สระแมงมุมเชื่อมยางที่สามารถปรับแต่งได้ ด้วยขนาด OD78mm x ID31mm x T18mm สําหรับความทนทานสูงและความทนทานทางเคมีที่ดี
| สถานที่กำเนิด | จีน |
|---|---|
| ชื่อแบรนด์ | 3A Rubber |
| ได้รับการรับรอง | ISO9001 |
| หมายเลขรุ่น | 3A2006 |
| จำนวนสั่งซื้อขั้นต่ำ | 10 ชิ้น |
| ราคา | USD10.00 |
| รายละเอียดการบรรจุ | การบรรจุในถุงและกล่อง |
| เวลาการส่งมอบ | 7-15 วันหลังจากได้รับการชำระเงินของผู้ซื้อ |
| เงื่อนไขการชำระเงิน | L/C, D/P, T/T ตะวันตกสหภาพ |
| สามารถในการผลิต | 100,000กก./เดือน |
รายละเอียดสินค้า
| วัสดุ | ยาง | สี | สีดำ |
|---|---|---|---|
| แอปพลิเคชัน | แทรกเข้ากับการมีเพศสัมพันธ์โลหะ | พิมพ์ | OMT R42-132 |
| การบรรจุ | ในกล่อง | พื้นผิว | เรียบ |
| แรงบิดสูงสุด | 4 น | ความต้านทานต่อโอโซน | ดี |
| ความต้านทานแรงดึง | 20เมกะปาสคาล | ทนต่อรังสียูวี | ดี |
| มาตรฐานหรือไม่เป็นมาตรฐาน | มาตรฐาน | ความทนทาน | สูง |
| ความแข็ง | 70-80 ฝั่งก | ทนต่อการขัดถู | สูง |
| รูปร่าง | การมีเพศสัมพันธ์ | ทนต่อสารเคมี | ยอดเยี่ยม |
| ทนน้ำมัน | ดี | ||
| เน้น | OD78mm x ID31mm x T18mm Rubber Coupling,70-80 Shore A Hardness Coupling Spider,Max Torque 4 N.m Plum Blossom Pad |
||
รายละเอียดสินค้า
การเชื่อมยางที่สามารถปรับแต่งได้สําหรับการเชื่อม Spider ใน R82 OD78mm x ID31mm x T18mm ในสีดํา

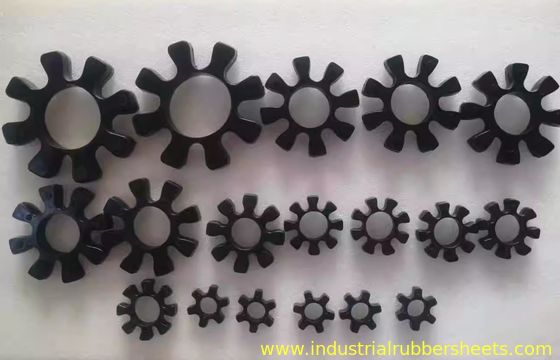

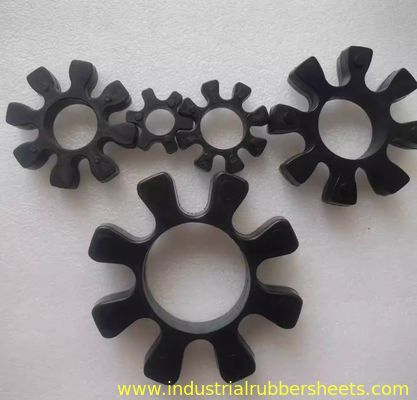

OMT Rubber Coupling Spider, Rubber Spider, Coupling Spider ในวัสดุยางสีดํา มีหลายขนาด:
- R42, OD42mm x ID19mm x T14mm
- R62, OD59mm x ID29mm x T16mm
- R82, OD78mm x ID31mm x T18mm
- R103, OD99mm x ID42mm x T21mm
- R132, OD132mm x ID64mm x T26mm
OTM Octagonal Coupling (คอปปิ้งจา / คอปปิ้งพลูมบลัสซอม)

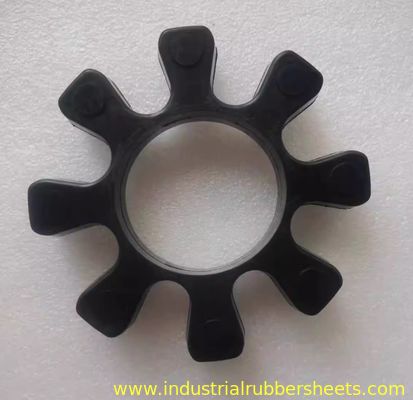

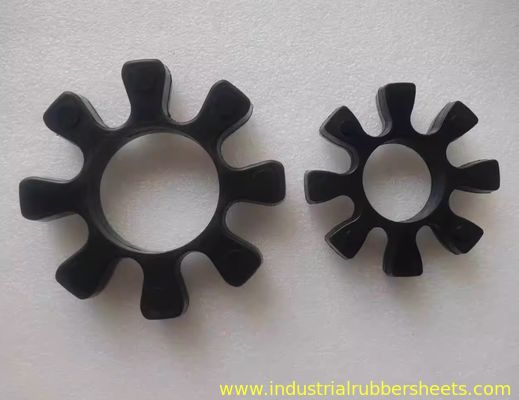

ลักษณะโครงสร้าง: ประกอบด้วยครึ่งคอปปิ้งโลหะสองชิ้นที่มีล็อบขนาบ (โดยทั่วไป 8 ล็อบ, สร้างรูปร่างเป็นแปดเหลี่ยม) และยางเอลาสโตเมอร์กลาง (พัดดอกสลัม)
หลักการการทํางาน: ทอร์คถูกส่งผ่านพัดพุ่มดอกพริมยางระหว่างล็อบ โดยใช้ยืดหยุ่นของยางเพื่อ
- รับซึมกระแทกและสั่น
- คาปซิสสําหรับการไม่ตรงกัน: สามารถรองรับการเคลื่อนที่ทางแกน, radial และมุมเล็ก ๆ น้อย ๆ
- ให้อุปกรณ์กันไฟฟ้า
การใช้งาน: ใช้อย่างแพร่หลายในระบบขับเคลื่อนสําหรับปั๊ม, แฟน, เครื่องบด, มอเตอร์, กล่องเกียร์, เป็นต้น
ส่วนประกอบหลัก: โบล็อกหมอนยาง / เอกสารยืดหยุ่น / พลัมบลัสซอมพัด
ปัจจัย: อุปกรณ์ลดความหนาวของแกนที่มีผลต่อผลงานของการเชื่อมโดยตรง
ชื่อ: เรียกกันทั่วไปว่า Plum Blossom Pad (เนื่องจากรูปร่างของมัน), Cushion Block, Elastic Element หรือ Cushion Ring
วัสดุ: ปกติเป็นพอลิอุเรธาน (PU) หรือยางไนทรีล (NBR):
- โพลียูเรเทน (PU): ทนต่อการสวมใส่ ทนต่อการฉีกขาด ทนต่อความสามารถในการบรรทุกสูง (ทั่วไปที่สุด)
- ยางไนทรีล (NBR): ทนต่อน้ํามันได้ดี (เหมาะสําหรับสภาพแวดล้อมที่มีน้ํามัน)
การระบุรุ่น: R42, R62, R82, R103, R132, เป็นต้น เป็นรุ่นนิติบุตรของพัดดอกสลัม. ตัวเลขมักแสดงถึงขนาดการเชื่อมหรือช่วงกว้างเจาะ (หน่วย:mm) มันถูกออกแบบมาเพื่อ.
โมเดลและรายละเอียดของพลาสโม่มบลัสซอมแพดทั่วไป
ด้านล่างนี้เป็นรายละเอียดเฉพาะสําหรับรุ่นทั่วไป (หมายเหตุ: มาตรฐานอาจแตกต่างกันเล็กน้อยระหว่างผู้ผลิต. ตรวจสอบด้วยการวัดทางกายภาพหรือแผนภูมิการเลือกของผู้ผลิตเสมอ!):
| รูปแบบ Pad | กว้างเฉพาะเจาะ ระยะ (มม.) | ขนาดการจับที่เหมาะสม / ระยะแรงฟอก |
|---|---|---|
| R42 | ≈ 20 - 30 | เครื่องเชื่อมขนาดเล็ก, ทอร์คต่ํา |
| R62 | ≈ 25 - 40 | เครื่องเชื่อมขนาดเล็ก-กลาง |
| R82 | ≈ 40 - 60 | เครื่องเชื่อมขนาดกลาง |
| R103 | ≈ 50 - 75 | เครื่องเชื่อมขนาดกลางถึงขนาดใหญ่ |
| R132 | ≈ 70 - 100+ | เครื่องเชื่อมขนาดใหญ่, ทอร์คสูง |
จุดสําคัญในการซื้อและเปลี่ยน

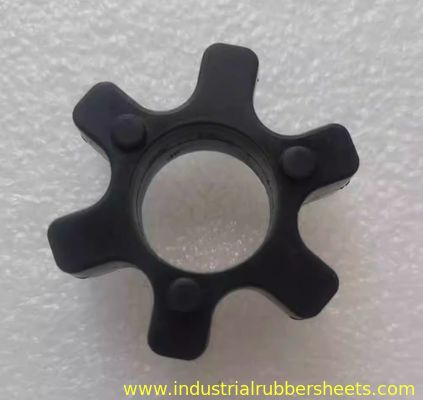

- ระบุรุ่นเดิม:ถอนแผ่นเก่าและตรวจสอบรูปแบบที่มีตรา (เช่น R42) วัดขนาดหลัก: กว้างภายนอก (OD), กว้างภายใน (ID), ความหนา (H), จํานวน lobe (มัก 6 หรือ 8).
- รายละเอียดการจับคู่:รูปแบบพัดต้องสอดคล้องกับรุ่นตัวเชื่อม
- พิจารณาสภาพการทํางาน:ให้แน่ใจว่าแผ่นสามารถรับมือกับภาระได้ เลือก NBR สําหรับสถานการณ์ที่มีน้ํามัน; PU ทนต่อการสวมใส่สําหรับการใช้งานทั่วไป ยืนยันความอดทนต่ออุณหภูมิของยาง
- แบรนด์และคุณภาพ:อะไหล่ OEM ให้ความสอดคล้องที่ดีที่สุด แบรนด์ที่มีชื่อเสียง (เช่น R + W, KTR, Lovejoy, OTM) ให้ความน่าเชื่อถือสูงกว่า
ขั้นตอนการเปลี่ยน (เรียบง่าย)
- ปิดอุปกรณ์และแยกพลังงาน (ความปลอดภัยเป็นอันดับแรก)
- ถอนการป้องกันการจับ
- โบลท์การเชื่อมปลด
- ถอนแผ่นเก่าและทําความสะอาดพื้นผิวการจับคู่
- ใส่พัดพุ่มพุ่มใหม่ใน lobe ของครึ่งหนึ่งการเชื่อม
- สอดคล้องอีกครึ่งการจับคู่และค่อนข้างผลักกัน
- สะดวก bolts ทวารตรงกับทอร์คที่กําหนด
- อุปกรณ์ป้องกัน
สรุป
เครื่องเชื่อม octagonal OTM ใช้พัดดอกสลัม (เช่น R42/R62/R82/R103/R132) สําหรับการปรับความหนาแน่น ให้ตรงกับรุ่นและขนาดอย่างแม่นยําระหว่างการเปลี่ยน โดยพิจารณาความต้องการในการใช้งานแหล่งที่มาผ่านช่องทางทางการใช้งานอย่างเป็นทางการ หรือติดต่อผู้จัดจําหน่าย OTM ด้วยปารามิเตอร์สําหรับการจัดซื้อ.
กรุณาแจ้งขนาดของชิ้นส่วนเก่าของคุณหรือรุ่นอุปกรณ์ของคุณเพื่อยืนยันรายละเอียดของพัดแม่นยํา!
