การเชื่อมยางที่สามารถปรับแต่งได้สําหรับการเชื่อม Spider ใน R82 OD78mm x ID31mm x T18mm ในสีดํา
| สถานที่กำเนิด | จีน |
|---|---|
| ชื่อแบรนด์ | 3A Rubber |
| ได้รับการรับรอง | ISO9001 |
| หมายเลขรุ่น | 3A2006 |
| จำนวนสั่งซื้อขั้นต่ำ | 10 ชิ้น |
| ราคา | USD10.00 |
| รายละเอียดการบรรจุ | การบรรจุในถุงและกล่อง |
| เวลาการส่งมอบ | 7-15 วันหลังจากได้รับการชำระเงินของผู้ซื้อ |
| เงื่อนไขการชำระเงิน | L/C, D/P, T/T, Western Union, MoneyGram |
| สามารถในการผลิต | 100,000กก./เดือน |
รายละเอียดสินค้า
| วัสดุ | ยาง | สี | สีดำ |
|---|---|---|---|
| แอปพลิเคชัน | แทรกเข้ากับการมีเพศสัมพันธ์โลหะ | พิมพ์ | OMT R42-132 |
| การบรรจุ | ในกล่อง | พื้นผิว | เรียบ |
| แรงบิดสูงสุด | 4 น | ความต้านทานต่อโอโซน | ดี |
| ความต้านแรงดึง | 20เมกะปาสคาล | ต้านทานรังสียูวี | ดี |
| มาตรฐานหรือไม่มาตรฐาน | มาตรฐาน | ความทนทาน | สูง |
| ความแข็ง | 70-80 ฝั่งก | ความต้านทานต่อการขัดถู | สูง |
| รูปร่าง | การมีเพศสัมพันธ์ | ทนต่อสารเคมี | ยอดเยี่ยม |
| ทนน้ำมัน | ดี | ||
| เน้น | OD78mm x ID31mm x T18mm Rubber Coupling,70-80 Shore A Hardness Coupling Spider,Max Torque 4 N.m Plum Blossom Pad |
||
รายละเอียดสินค้า

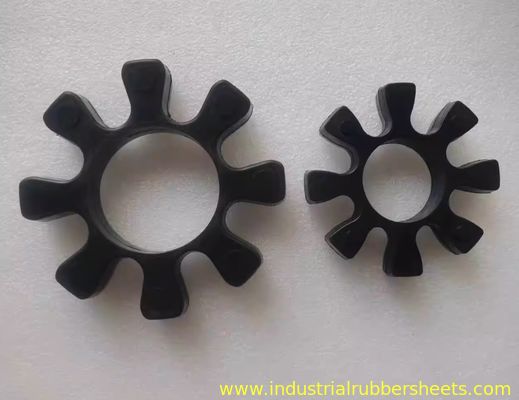

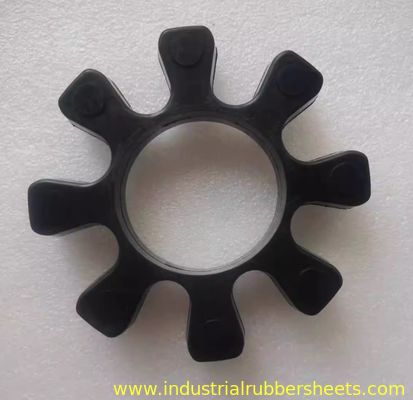

ข้อต่อยางที่ปรับแต่งได้สำหรับข้อต่อแมงมุม
R82 OD78mm × ID31mm × T18mm สีดำ
OMT Rubber Coupling Spider หรือที่รู้จักกันในชื่อ Rubber Spider หรือ Coupling Spider มีจำหน่ายในวัสดุยางสีดำ

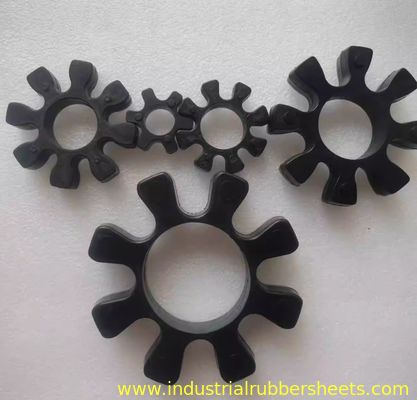

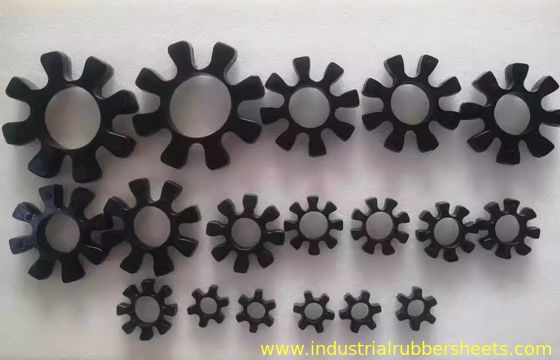

ขนาดที่มีจำหน่าย:
- R42, OD42มม. × ID19มม. × T14มม
- R62, OD59มม. × ID29มม. × T16มม
- R82, OD78มม. × ID31มม. × T18มม
- R103, OD99มม. × ID42มม. × T21มม
- R132, OD132มม. × ID64มม. × T26มม
ข้อต่อแปดเหลี่ยม OTM (ข้อต่อขากรรไกร / ข้อต่อดอกพลัม)
คุณสมบัติโครงสร้าง
ประกอบด้วยข้อต่อครึ่งโลหะ 2 ชิ้นที่มีกลีบนูน (โดยทั่วไปจะมี 8 กลีบซึ่งมีรูปร่างเป็นแปดเหลี่ยม) และยางอีลาสโตเมอร์ตรงกลาง (แผ่นดอกบ๊วย)
หลักการทำงาน
แรงบิดจะถูกส่งผ่านแผ่นยางดอกพลัมระหว่างกลีบ โดยใช้ความยืดหยุ่นของยางเพื่อ:
- ดูดซับแรงกระแทกและแรงสั่นสะเทือน
- ชดเชยการเยื้องศูนย์: รองรับการชดเชยแนวแกน รัศมี และเชิงมุมเล็กน้อย
- จัดให้มีฉนวนไฟฟ้า
การใช้งาน
ใช้กันอย่างแพร่หลายในระบบขับเคลื่อนสำหรับปั๊ม พัดลม คอมเพรสเซอร์ มอเตอร์ กระปุกเกียร์ และอุปกรณ์อุตสาหกรรมอื่นๆ
ส่วนประกอบหลัก: บล็อกกันกระแทกยาง / องค์ประกอบยืดหยุ่น
การทำงาน
องค์ประกอบแดมปิ้งหลัก ส่งผลโดยตรงต่อประสิทธิภาพการทำงานของคัปปลิ้ง มีชื่อเรียกอีกอย่างว่า Plum Blossom Pad (เนื่องจากรูปร่าง), Cushion Block, Elastic Element หรือ Cushion Ring
ตัวเลือกวัสดุ
- โพลียูรีเทน (PU):ทนต่อการสึกหรอ ทนต่อการฉีกขาด ความสามารถในการรับน้ำหนักสูง (ทั่วไป)
- ยางไนไตรล์ (NBR):ต้านทานน้ำมันได้ดีเยี่ยม (เหมาะสำหรับสภาพแวดล้อมที่มีน้ำมัน)
การระบุรุ่น
รุ่นข้อมูลจำเพาะ (เช่น R42, R62, R82, R103, R132) โดยทั่วไปจะระบุขนาดข้อต่อหรือช่วงเส้นผ่านศูนย์กลางของรู (หน่วย: มม.) ที่ออกแบบมาสำหรับ
รุ่นและข้อมูลจำเพาะของ Plum Blossom Pad ทั่วไป
หมายเหตุ: มาตรฐานอาจแตกต่างกันเล็กน้อยระหว่างผู้ผลิต ตรวจสอบด้วยการวัดทางกายภาพหรือแผนภูมิการเลือกของผู้ผลิตเสมอ!
| แพดรุ่น | Bore Dia ทั่วไป ช่วง (มม.) | ขนาดข้อต่อ/ช่วงแรงบิดที่เหมาะสม |
|---|---|---|
| R42 | อยู่ที่ 20 - 30 | ข้อต่อเล็ก แรงบิดต่ำ |
| ร62 | µ25 - 40 | ข้อต่อขนาดเล็กถึงขนาดกลาง |
| R82 | อยู่ที่ 40 - 60 | ข้อต่อขนาดกลาง |
| R103 | อยู่ที่ 50 - 75 | ข้อต่อขนาดกลางถึงขนาดใหญ่ |
| อาร์132 | ➤ 70 - 100+ | ข้อต่อขนาดใหญ่ แรงบิดสูง |
ประเด็นสำคัญสำหรับการซื้อและการเปลี่ยนทดแทน
- ระบุรุ่นดั้งเดิม:นำแผ่นเก่าออกและตรวจสอบรุ่นที่ประทับตรา (เช่น R42) วัดขนาดหลัก: เส้นผ่านศูนย์กลางภายนอก (OD) เส้นผ่านศูนย์กลางภายใน (ID) ความหนา (H) จำนวนกลีบ (ปกติ 6 หรือ 8)
- ข้อมูลจำเพาะของข้อต่อตรง:รุ่นแพ้ดต้องสอดคล้องกับรุ่นตัวข้อต่อ
- พิจารณาสภาพการทำงาน:ตรวจสอบให้แน่ใจว่าแผ่นสามารถรองรับแรงบิดและความเร็วที่ต้องการได้ เลือก NBR สำหรับสภาพน้ำมัน PU ทนต่อการสึกหรอสำหรับการใช้งานทั่วไป ยืนยันความทนทานต่ออุณหภูมิของยาง
- แบรนด์และคุณภาพ:ชิ้นส่วน OEM มีความเข้ากันได้ดีที่สุด แบรนด์ที่มีชื่อเสียง (เช่น R+W, KTR, Lovejoy, OTM) ให้ความน่าเชื่อถือที่สูงกว่า
ขั้นตอนการเปลี่ยน (แบบง่าย)
- ปิดอุปกรณ์และแยกไฟฟ้า (ปลอดภัยไว้ก่อน)
- ถอดตัวป้องกันข้อต่อออก
- คลายสลักเกลียวข้อต่อ
- ถอดแผ่นเก่าออกและทำความสะอาดพื้นผิวผสมพันธุ์
- ใส่แผ่นดอกพลัมใหม่เข้าไปในกลีบของคลัปครึ่งอัน
- จัดกึ่งคลัปอีกครึ่งหนึ่งแล้วดันเข้าหากันเบาๆ
- ขันโบลท์ให้แน่นตามแนวทแยงมุมตามแรงบิดที่ระบุ
- ติดตั้งตัวป้องกันอีกครั้ง
สรุป
ข้อต่อแปดเหลี่ยมของ OTM อาศัยแผ่นรองดอกพลัม (เช่น R42/R62/R82/R103/R132) สำหรับการกันกระแทก จับคู่รุ่นและขนาดได้อย่างแม่นยำระหว่างการเปลี่ยน โดยคำนึงถึงความต้องการในการปฏิบัติงาน จัดหาแผ่นผ่านช่องทางอย่างเป็นทางการหรือติดต่อซัพพลายเออร์ OTM พร้อมพารามิเตอร์สำหรับการจัดซื้อ
โปรดระบุขนาดของชิ้นส่วนเก่าหรือรุ่นอุปกรณ์ของคุณเพื่อยืนยันข้อมูลจำเพาะของแผ่นอิเล็กโทรดที่แม่นยำ!
