การเชื่อมยางที่สามารถปรับแต่งได้สําหรับการเชื่อม Spider ใน R82 OD78mm x ID31mm x T18mm ในสีดํา

ข้อต่อยางแบบปรับแต่งได้สำหรับ Coupling Spider ใน R82 OD78mm x ID31mm x T18mm สีดำ

OMT Rubber Coupling Spider, Rubber Spider, Couping Spider

วัสดุยางสีดำ

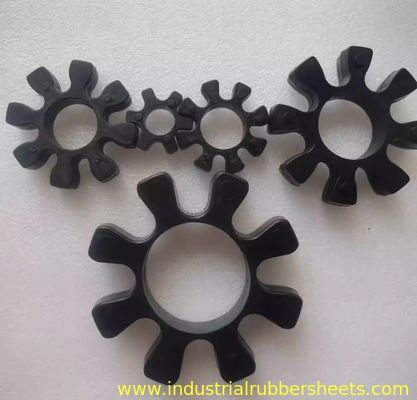

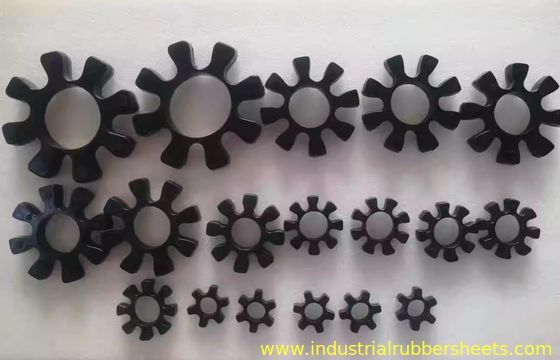

R42, OD42mm x ID19mm x T14mm

R62, OD59mm x ID29mm x T16mm

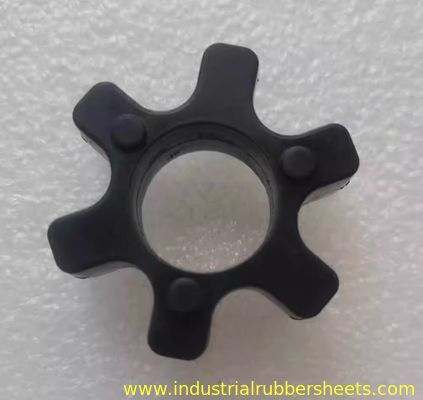

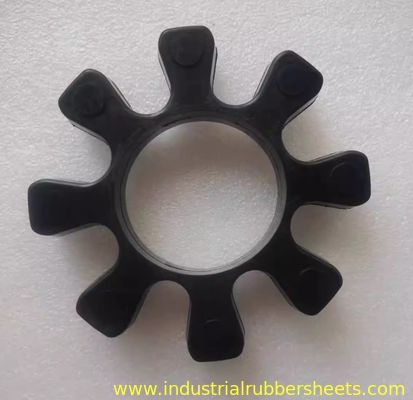

R82, OD78mm x ID31mm x T18mm

R103, OD99mm x ID42mm x T21mm

R132, OD132mm x ID64mm x T26mm

1. OTM Octagonal Coupling (Jaw Coupling / Plum Blossom Coupling)

• คุณสมบัติโครงสร้าง:ประกอบด้วยข้อต่อโลหะสองส่วนที่มีเดือยยื่นออกมา (โดยทั่วไป 8 เดือย สร้างเป็นรูปแปดเหลี่ยม) และ ยางอีลาสโตเมอร์ตรงกลาง (แผ่น plum blossom).

• หลักการทำงาน:แรงบิดถูกส่งผ่านแผ่น plum blossom ยางระหว่างเดือย โดยใช้ความยืดหยุ่นของยางเพื่อ:

  • ดูดซับแรงกระแทกและการสั่นสะเทือน

  • ชดเชยการเยื้องศูนย์:รองรับการเยื้องศูนย์ตามแนวแกน รัศมี และมุมเล็กน้อย

  • ให้ฉนวนไฟฟ้า

• การใช้งาน:ใช้กันอย่างแพร่หลายในระบบขับเคลื่อนสำหรับปั๊ม พัดลม คอมเพรสเซอร์ มอเตอร์ เกียร์ ฯลฯ

2. ส่วนประกอบหลัก: บล็อกกันกระแทกยาง / องค์ประกอบยืดหยุ่น / แผ่น Plum Blossom

• หน้าที่:องค์ประกอบการหน่วงหลัก ส่งผลกระทบโดยตรงต่อประสิทธิภาพการเชื่อมต่อ

• ชื่อ:โดยทั่วไปเรียกว่า แผ่น Plum Blossom (เนื่องจากรูปร่าง), บล็อกกันกระแทก, องค์ประกอบยืดหยุ่น หรือ วงแหวนกันกระแทก.

• วัสดุ:โดยทั่วไป โพลียูรีเทน (PU) หรือ ยางไนไทรล์ (NBR):

  • โพลียูรีเทน (PU):ทนต่อการสึกหรอ ทนต่อการฉีกขาด รับน้ำหนักได้สูง (พบมากที่สุด)

  • ยางไนไทรล์ (NBR):ทนทานต่อน้ำมันได้ดีเยี่ยม (เหมาะสำหรับสภาพแวดล้อมที่มีน้ำมัน)

• การระบุรุ่น:

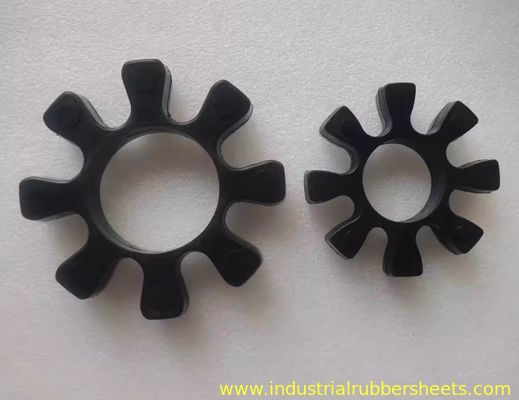

  • R42, R62, R82, R103, R132 ฯลฯ เป็น รุ่นข้อมูลจำเพาะของแผ่น plum blossom.

  • ตัวเลขโดยทั่วไปบ่งบอกถึงขนาดข้อต่อหรือช่วงเส้นผ่านศูนย์กลางรู (หน่วย: มม.) ที่ออกแบบมา

3. ข้อมูลอ้างอิงสำหรับรุ่นและข้อมูลจำเพาะของแผ่น Plum Blossom ทั่วไป

ด้านล่างคือข้อมูลจำเพาะทั่วไปสำหรับรุ่นทั่วไป (หมายเหตุ: มาตรฐานอาจแตกต่างกันเล็กน้อยระหว่างผู้ผลิตเสมอ ตรวจสอบด้วยการวัดจริงหรือแผนภูมิการเลือกของผู้ผลิต!):

4. ประเด็นสำคัญสำหรับการซื้อและการเปลี่ยน

1. ระบุรุ่นดั้งเดิม:

   • ถอดแผ่นเก่าออกและตรวจสอบรุ่นที่ประทับ (เช่น R42)

   • วัดขนาดที่สำคัญ: เส้นผ่านศูนย์กลางภายนอก (OD), เส้นผ่านศูนย์กลางภายใน (ID), ความหนา (H), จำนวนเดือย (โดยปกติ 6 หรือ 8)

2. จับคู่ข้อมูลจำเพาะของข้อต่อ:

   • รุ่นแผ่นต้องสอดคล้องกับรุ่นตัวข้อต่อ

3. พิจารณาเงื่อนไขการทำงาน:

   • แรงบิดและความเร็ว:ตรวจสอบให้แน่ใจว่าแผ่นสามารถรับน้ำหนักได้

   • สภาพแวดล้อม:เลือก NBR สำหรับสภาพที่มีน้ำมัน; PU ทนต่อการสึกหรอสำหรับการใช้งานทั่วไป

   • อุณหภูมิ:ยืนยันความทนทานต่ออุณหภูมิของยาง

4. ยี่ห้อและคุณภาพ:

   • ชิ้นส่วน OEM ให้ความเข้ากันได้ดีที่สุด แบรนด์ที่มีชื่อเสียง (เช่น R+W, KTR, Lovejoy, OTM) ให้ความน่าเชื่อถือที่สูงขึ้น

5. ขั้นตอนการเปลี่ยน (แบบง่าย)

1. ปิดอุปกรณ์และแยกพลังงาน (ความปลอดภัยต้องมาก่อน)

2. ถอดการ์ดข้อต่อ

3. คลายสลักเกลียวข้อต่อ

4. ถอดแผ่นเก่าและทำความสะอาดพื้นผิวประกบ

5. ใส่แผ่น plum blossom ใหม่เข้าไปในเดือยของข้อต่อครึ่งหนึ่ง

6. จัดตำแหน่งข้อต่ออีกครึ่งหนึ่งและค่อยๆ ดันเข้าด้วยกัน

7. ขันสลักเกลียวในแนวทแยงมุมให้ได้แรงบิดที่ระบุ

8. ติดตั้งการ์ดใหม่

สรุป

• ข้อต่อ OTM octagonal อาศัย แผ่น plum blossom (เช่น R42/R62/R82/R103/R132) สำหรับการรองรับแรงกระแทก

• จับคู่รุ่นและขนาดอย่างแม่นยำระหว่างการเปลี่ยนโดยพิจารณาความต้องการในการปฏิบัติงาน

• จัดหาแผ่นผ่านช่องทางอย่างเป็นทางการหรือติดต่อซัพพลายเออร์ OTM พร้อมพารามิเตอร์สำหรับการจัดซื้อ

โปรดระบุขนาดของชิ้นส่วนเก่าของคุณหรือรุ่นอุปกรณ์ของคุณเพื่อยืนยันข้อมูลจำเพาะของแผ่นอย่างแม่นยำ!
