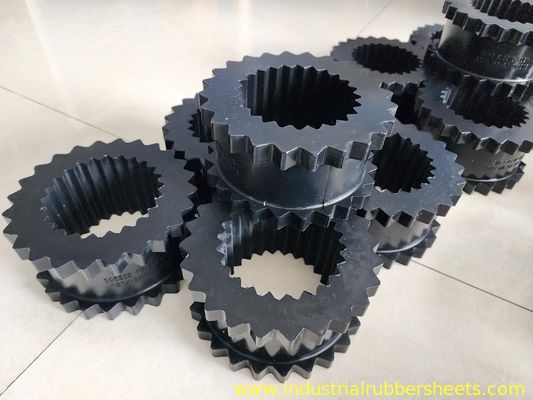

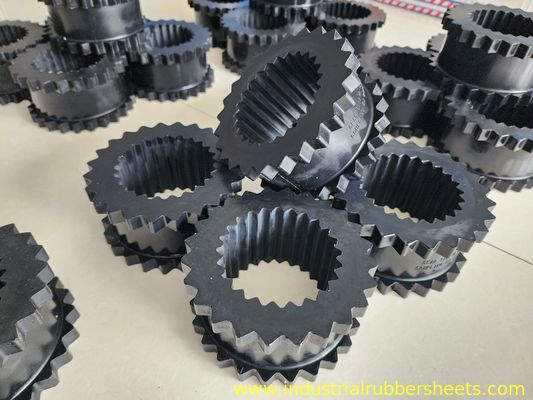

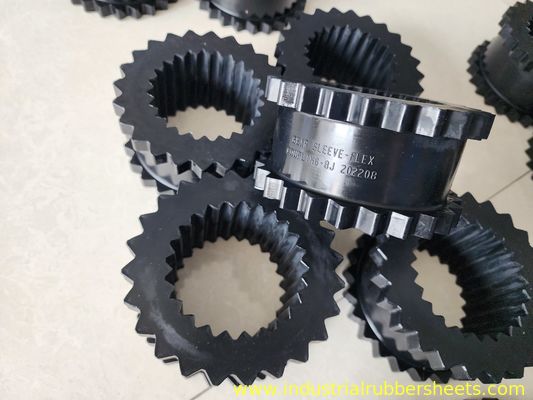

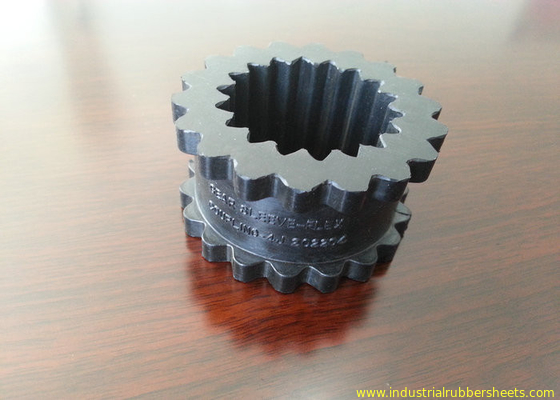

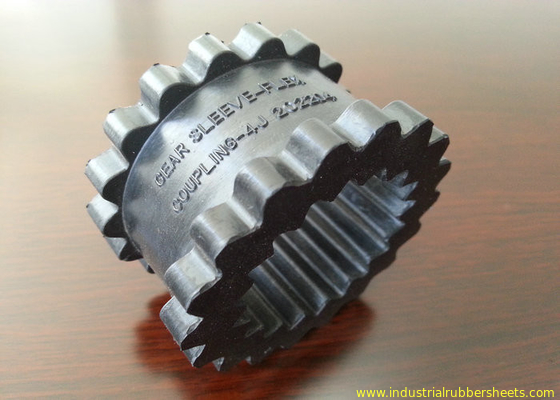

ข้อต่อยาง 3J - 11J เกียร์, ข้อต่อยูรีเทนสำหรับเครื่องอัดอากาศแบบสกรู

ข้อต่อยางเกียร์ 3J - 14J, ข้อต่อโพลียูรีเทนสำหรับสกรูอัดอากาศ

รายการ	14J	13J	11J	10J	9J	8J	7J	6J	5J	4J	3J
OD(มม.)	333	284	208	179.4	152	128.6	110.4	95.3	74.6	58.7	48
ID(มม.)	193	165	122.3	102	87	75	64.5	54.6	44	34	26.5
ความหนา(มม.)	165	138	101.6	87.3	76.2	63.5	55.6	47.6	39.7	31.8	25.5
จำนวนเกียร์(ชิ้น)	24	24	24	24	24	24	24	20	20	18	18
น้ำหนัก(กรัม)	7550	6000	1750	1210	700	407	262	171	81	40	20

ข้อต่อเกียร์ยางยืดหยุ่นสำหรับสกรูอัดอากาศ

คุณสมบัติ:

1. ข้อต่อสำหรับเครื่องอัดอากาศ

2. สายการผลิตที่จริงจัง

3. คุณภาพสูงสุดในราคาที่สมเหตุสมผล

4. แพ็คเกจส่วนบุคคล

5. มี OEM ให้, ตรวจสอบ A&V

การออกแบบพื้นผิวแบบกรงเล็บต่อพื้นผิว มีหน้าที่ในการป้องกัน การสั่นสะเทือน และแรงกระแทกสามารถสร้างการหน่วงที่มีประสิทธิภาพและลดการทำงานในกระบวนการ ฟันแบบกรงเล็บสองปลอกจะถูกชดเชยในทิศทางตามแนวรอบวง ในช่องว่างในร่างกายยืดหยุ่นแบบ involute แบบ quincunx เมื่อมีการเบี่ยงเบนเล็กน้อยในการติดตั้ง ร่างกายยืดหยุ่นจะหลีกเลี่ยงการรวมตัวของความเครียด สามารถชดเชยการกระจัดตามแนวแกน รัศมี และเชิงมุมได้อย่างมีประสิทธิภาพ คอลัมน์พินข้อต่ออีลาสโตเมอร์แบบเก่ามีปริมาณมาก ผลกระทบจากการเฉือน ง่ายต่อการเสียหาย ในขณะที่ข้อต่อแบบกรงเล็บใหม่ของร่างกายยืดหยุ่นอยู่ภายใต้แรงดันอัดเท่านั้น ดังนั้นจึงสามารถทนต่อภาระที่มากขึ้น ทนต่อการสึกหรอได้ดีขึ้น อายุการใช้งานยาวนานขึ้น และทั้งระดับการติดตั้ง และสามารถติดตั้งในแนวตั้งได้

ลักษณะของผลิตภัณฑ์ข้อต่อซีรีส์ CJ:

1 มีข้อดีของโครงสร้างที่เรียบง่าย ประสิทธิภาพที่มั่นคง การทำงานที่มั่นคง

2 โครงสร้างสามส่วน ติดตั้งและบำรุงรักษาง่าย

3 ดุมและตัวถังยืดหยุ่น วัสดุที่หลากหลายให้เลือก เพื่อให้มั่นใจว่าทั้งหมดสามารถทำงานได้อย่างเสถียรในสภาพแวดล้อมต่างๆ

4 ใช้ดุมเพลาแบบกรงเล็บที่เข้ากันได้กับพื้นผิวและส่วนโค้ง involute elasticity สามารถหลีกเลี่ยงการรวมตัวของความเครียด การส่งผ่านแรงบิดที่สูงขึ้นอย่างมีประสิทธิภาพ ทนทานต่อการขัดถูมากขึ้น อายุการใช้งานยาวนานขึ้น

แผ่นรองนูนเล็กน้อย 5 ตัวถังยืดหยุ่น สามารถแยกการสัมผัสของดุมเพลาโลหะในการติดตั้งข้อต่อ ฉนวนที่มีประสิทธิภาพ ไม่จำเป็นต้องหล่อลื่น การเบี่ยงเบนของข้อต่อของการแก้ไขคือการเสียรูปเกิดขึ้นผ่านแรงยืดหยุ่นในการตกแต่ง

ผลิตโดยการฉีดด้วยโพลีเอสเตอร์คุณภาพสูงหรือแม่พิมพ์ CSM/SBR มันถูกออกแบบและพิเศษสำหรับข้อต่อเพลาโลหะทุกชนิดที่มีประสิทธิภาพดีมากของความต้านทานแรงดึงสูง ทนต่อการสึกหรอสูง ความยืดหยุ่นสูง ทนต่อน้ำ ทนน้ำมัน และความยืดหยุ่นในการล้าที่ดีเยี่ยม ทนต่อแรงกระแทกสูง ฯลฯ เรามีแม่พิมพ์ครบชุดและจัดหาข้อต่อซีรีส์ J เกียร์เต็มรูปแบบที่มีคุณภาพสูงและประสบการณ์ที่ยอดเยี่ยม ใช้กับข้อต่อเพลาโลหะอุตสาหกรรมทุกชนิด

ข้อมูลจำเพาะ:
วัสดุ: โพลีเอสเตอร์, CSM/SBR
สี: เหลือง, แดง, ม่วง, เขียว, ดำ ฯลฯ
พื้นผิว: เรียบ
ความต้านทานแรงดึง: 12-55Mpa
ความแข็ง: 80-98Shore A
การยืดตัว: 400%-650%
ความหนาแน่น: 1.25g/cm3
ผลกระทบจากความยืดหยุ่น: >25%
ความต้านทานการฉีกขาด: 35-155KN/m
การสูญเสียการขัดถูของ Akron:<0.05cm3/1.61km
การตั้งค่าการบีบอัด (22h*70oC):<10%
อุณหภูมิในการทำงาน: 120oC
ขนาดมาตรฐานสำหรับข้อต่อโพลียูรีเทน:
เกียร์ 3J, 4J, 5J, 6J, 7J, 8J, 9J, 10J, 11J
ขนาดพิเศษสร้างการขึ้นรูปตามแบบของผู้ซื้อ
***เมื่อคุณสอบถาม โปรดยืนยันหมายเลขและปริมาณของผลิตภัณฑ์***
