ข้อต่อยาง Magnaloy โซลูชันประสิทธิภาพสูงและทนทานสำหรับการเยื้องศูนย์ของเครื่องจักรและการลดทอนการสั่นสะเทือน

Magnaloy เป็นแบรนด์ที่รู้จักกันดีของเครื่องเชื่อมอุตสาหกรรมที่ผลิตโดยเรย์โนลด์ (บริษัทเร็กซ์นอร์ด)พวกเขานําเสนอทั้งยาง (elastomeric) และโลหะยืดหยุ่น couplings, ออกแบบเพื่อรองรับการไม่ตรงกัน, ส่งทอร์ค, และลดความสั่นสะเทือนระหว่าง shafts เชื่อมต่อในเครื่องจักร.นี่คือการแบ่งออกของสองชนิด:

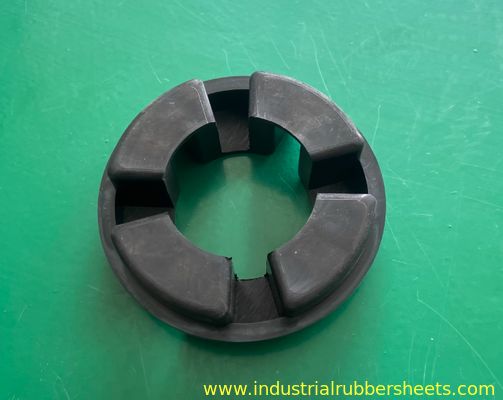

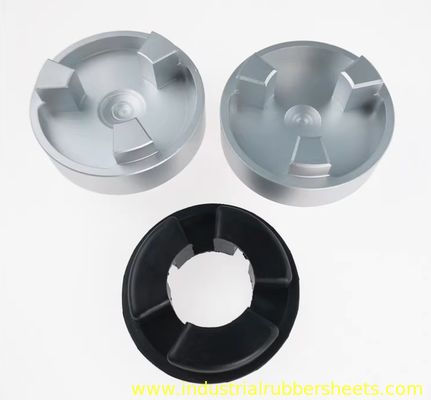

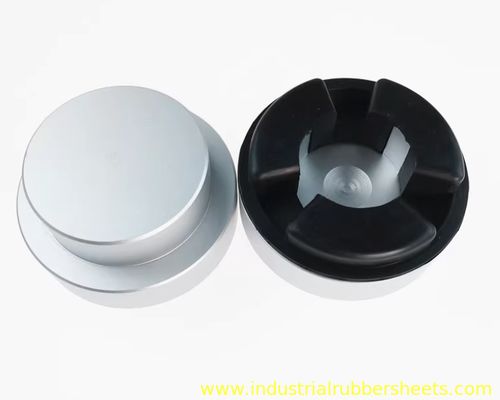

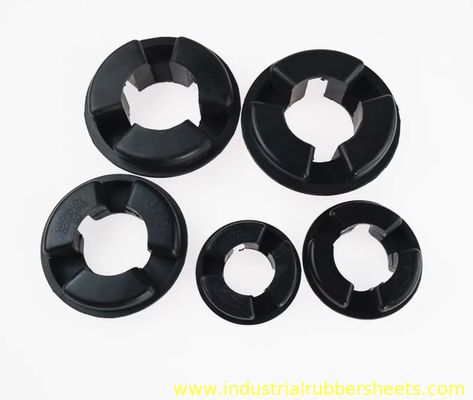

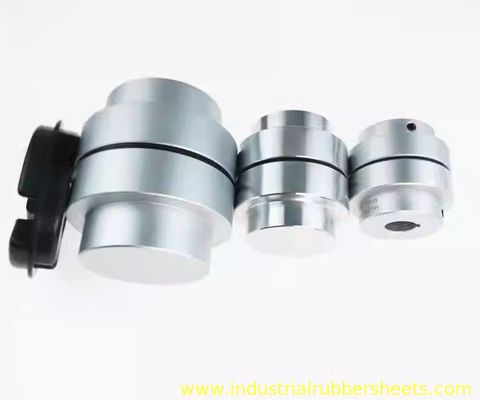

1. เครื่องเชื่อมยาง Magnaloy (Elastomeric):

   • ประเภทพวกนี้ใช้เครื่องยืดหยุ่นอุปกรณ์ยางหรือโพลีอุรีเทน( Spider, sleeve, tire, or shaped element) เป็นองค์ประกอบส่งทอร์คและอํานวยความสะดวกในการปรับความผิด

   • ลักษณะสําคัญ:

     • ความอ่อนแอการสั่นสะเทือนที่ดีมีประสิทธิภาพสูงในการดูดซึมแรงกระแทกและลดการส่งสั่นระหว่างเครื่องเชื่อมต่อ

     • การแยกไฟฟ้า:ให้ความคุ้มกันระหว่างคนขับและแกนขับเคลื่อน

     • สถานที่จัดสรรที่ผิดจัดการปริมาณปานกลางของขนาน, มุม, และ axial ความผิดตรง

     • การติดตั้ง/บํารุงรักษาง่าย:โดยทั่วไปง่ายที่จะติดตั้งและเปลี่ยนองค์ประกอบ elastomer โดยไม่ต้องย้ายอุปกรณ์ที่เชื่อมต่อ การเปลี่ยนองค์ประกอบมักเป็นภารกิจการบํารุงรักษาหลัก

     • ความยืดหยุ่นการบิด:ให้ความอ่อนโยนในการบิดบางส่วน ป้องกันอุปกรณ์ที่เชื่อมต่อจากพิกมุมทอร์คฉับพลัน

     • ค่าใช้จ่ายต่ํากว่า (ต้นและการบํารุงรักษา)ค่าเริ่มต้นมักจะต่ํากว่าเครื่องเชื่อมโลหะที่เทียบได้ และการเปลี่ยนองค์ประกอบมักไม่แพง

     • ไม่จําเป็นต้องปรับน้ํามัน:องค์ประกอบเอลาสโตเมอร์ทํางานแห้ง

   • ตัวอย่างของชุด Magnaloy ที่ทั่วไป:แม็กนาไดรฟ์ แม็กนาฟล็กซ์ แม็กนาทอร์ค แม็กนาเชียร์ แม็กนาเกริป

   • การใช้งานทั่วไป:ปั๊ม เครื่องบด พัดลม เครื่องเป่า เครื่องขนส่ง เครื่องผสม เครื่องผลิต เครื่องขับเคลื่อนอุตสาหกรรมเบา

2. เครื่องเชื่อมโลหะ Magnaloy:

   • ประเภทซึ่งใช้แบบยืดหยุ่นส่วนประกอบโลหะ(disc, grids, or springs) เพื่อส่งทอมป์และรองรับความผิดตรง ไม่มีส่วนเอลาสโตเมอรี่ในเส้นทางทอมป์

   • ลักษณะสําคัญ:

     • ความหนาแน่นของทอร์คสูงและความจุ:สามารถส่งแรงหมุนที่สูงมากในพื้นที่ที่คอมแพคต์

     • ความสามารถความเร็วสูงออกแบบมาเพื่อความสมดุลที่แม่นยํา และการทํางานในความเร็วหมุนที่สูงมาก

     • ไม่มีปฏิกิริยาให้การควบคุมการเคลื่อนไหวที่แม่นยํา (สําคัญสําหรับการใช้งาน servo)

     • ความแข็งแรงของการบิด:ให้ความคลุมตัวอย่างน้อย (การบิดมุมภายใต้ภาระ) สําคัญสําหรับเวลาและตําแหน่ง

     • ความสามารถในการปรับผิดพลาดสูง (ประเภทเฉพาะ):การออกแบบบางแบบ (เช่น เครื่องเชื่อมแผ่น) สามารถจัดการกับความผิดสอดคล้องและมุมที่สําคัญได้

     • อุณหภูมิสูงและทนต่อสารเคมี:สามารถทํางานในสภาพแวดล้อมที่เอลาสโตเมอร์จะล้มเหลว (ความร้อนสูง, สารเคมีที่ทําลาย, น้ํามัน)

     • อายุการใช้งานยาวและสามารถคาดเดาได้ส่วนประกอบโลหะโดยทั่วไปมีอายุการเหนื่อยล้าที่ยาวนานและสามารถคาดการณ์ได้มากกว่าเอลาสโตเมอร์ภายใต้ภาระต่อเนื่อง การบํารุงรักษาอย่างน้อย (มักแค่การตรวจสอบระยะเวลา)

     • จําเป็นต้องปรับน้ํามัน (เครือข่ายเชื่อม):เครื่องเชื่อมกรีดต้องการการหล่อลื่นเป็นระยะเวลา เครื่องเชื่อมแผ่นมักไม่มีการหล่อลื่น

   • ตัวอย่างของชุด Magnaloy ที่ทั่วไป:

     • เครื่องเชื่อมแผ่นโลหะ:MagnaDisc, MagnaDyne (มีประสิทธิภาพสูง, ไม่ใช้น้ํามัน, ความเร็วสูง, ความผิดตรงสูง)

     • เครื่องเชื่อมกรอง:MagnaGrid (แรงหมุนแรงสูง แข็งแรง ต้องการการปรับน้ํามัน)

     • เครื่องเชื่อมลม:(ไม่ค่อยจะพบในแหล่งประกอบการอุตสาหกรรมหลักของ Magnaloy)

   • การใช้งานทั่วไป:ทูบไบนส์ เครื่องบดความเร็วสูง เครื่องรับใช้ความแม่นยํา เครื่องปั๊มขนาดใหญ่ เครื่องขนส่งแรงหนัก เครื่องบด เครื่องบด เครื่องบด เครื่องขับเคลื่อนเรือ เครื่องบดเหล็ก และการใช้งานที่เกี่ยวข้องกับอุณหภูมิสูงหรือต้องการความแข็งแรง / ความแม่นยําในการบิดสูง.

ความแตกต่างหลัก สรุป:

เลือกระหว่างสองอัน

• เลือกยาง (ยางยางยางยางยางยางยางยางยางยางยางยางยางยางยางยางยางยางยางยางยางยางยางยางยางยางยางยางยางยางยางยางยางยางยางการบรรเทาความสั่นสะเทือน, การแยกไฟฟ้า, ค่าใช้จ่ายที่ปานกลาง และการบํารุงรักษาที่ง่าย เป็นสิ่งสําคัญที่สุด และสภาพการทํางาน (อุณหภูมิ, สารเคมี) อยู่ภายในขอบเขตของเอลาสโตเมอร์

• เลือกโลหะ (ดิสก์หรือกรีด) หาก:คุณต้องการทอมป์สูงมาก / ความเร็ว การควบคุมการเคลื่อนไหวที่แม่นยํา (ศูนย์การตอบโต้) การทํางานในอุณหภูมิที่เข้มข้น / สภาพแวดล้อมทางเคมีที่รุนแรงหรือการบํารุงรักษาอย่างน้อย (disc).

หมายเหตุสําคัญมักจะปรึกษาคัดเลือก Magnaloy รายการผลิตภัณฑ์, ข้อมูลวิศวกรรม หรือผู้จําหน่ายที่ได้รับคุณสมบัติ / วิศวกรเพื่อเลือกชนิดและขนาดคอปเลนที่แม่นยําการไม่ตรงกัน, สภาพแวดล้อมและข้อจํากัดพื้นที่ เร็กซ์นอร์ดจัดทําคู่มือการคัดเลือกรายละเอียดและโปรแกรมสําหรับจุดนี้
