ชิ้น | HRC280 | HRC230 | HRC180 | HRC150 | HRC130 | HRC110 | HRC90 | HRC70 |
OD (mm) | 252 | 201 | 160 | 133 | 115.3 | 95.8 | 72.4 | 58.3 |
ID (mm) | 119.4 | 97 | 76 | 62 | 49.4 | 43.7 | 31.2 | 29.6 |
ความหนา (mm) | 50.4 | 42.3 | 32 | 28 | 22 | 19.4 | 15.4 | 11.9 |
น้ำหนัก (กรัม) | 1500 | 780 | 400 | 270 | 155 | 90 | 55 | 20 |

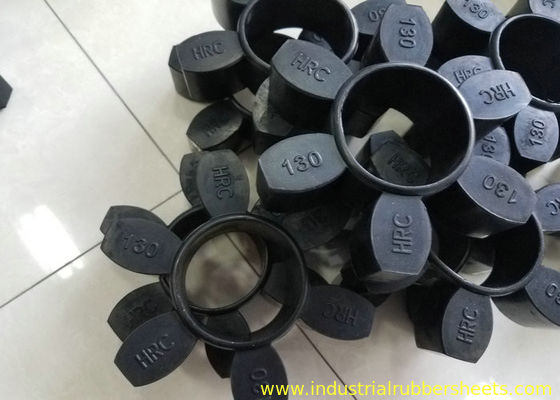

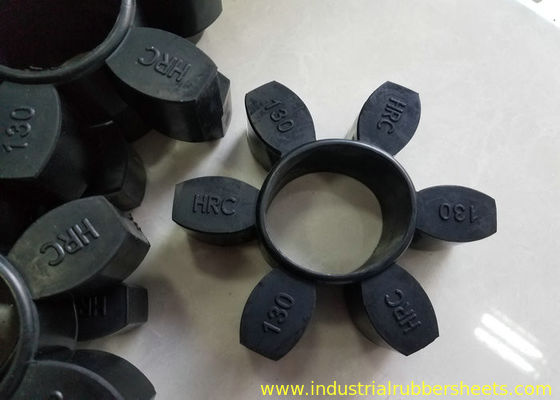

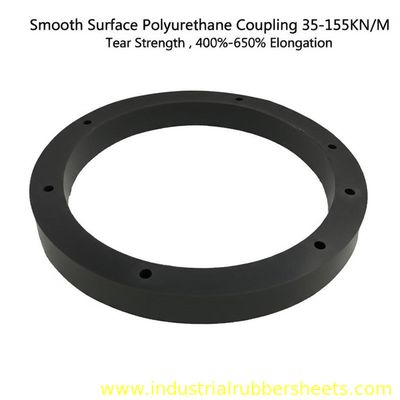

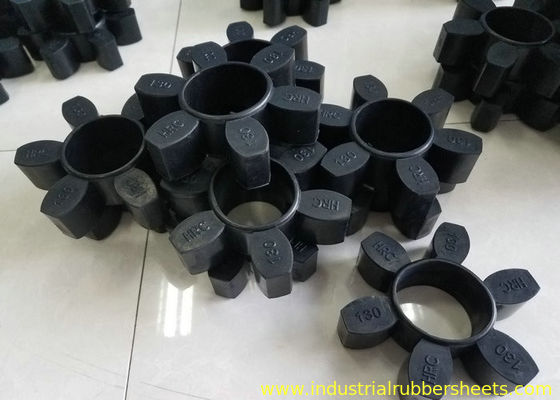

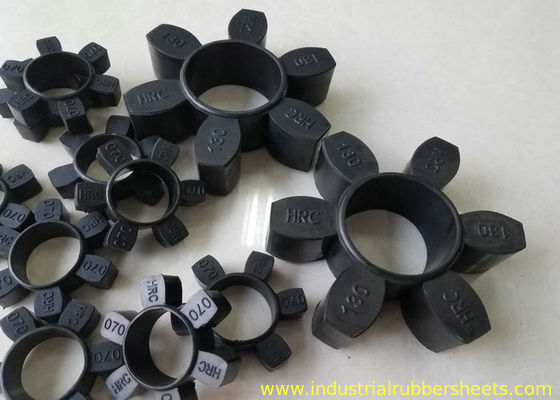

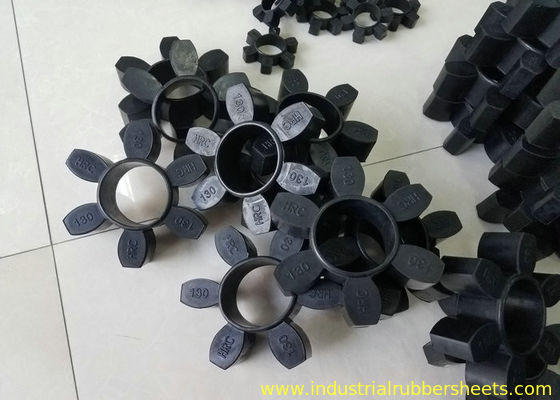

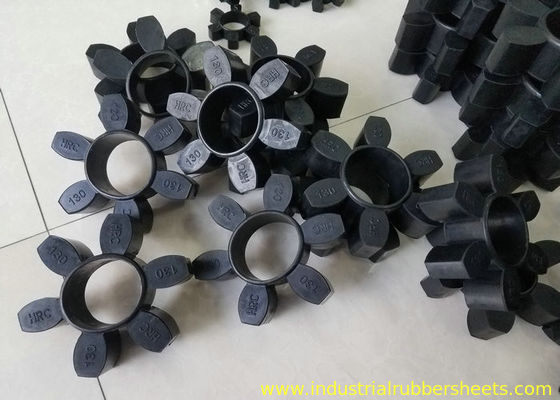

คำอธิบาย: ข้อต่อยูรีเทน coupling ยางทำโดยการฉีดด้วยวัสดุ TPU คุณภาพสูงหรือแม่พิมพ์ CSM / SBR มีการออกแบบและพิเศษสำหรับทุกชนิด coupling เพลาโลหะที่มีประสิทธิภาพดีมากของความต้านทานแรงดึงสูงต้านทานการสึกหรอสูงความยืดหยุ่นยืดหยุ่นสูงทนน้ำต้านทานน้ำมันและความทนทานดีเยี่ยมความต้านทานต่อแรงกระแทกสูง ฯลฯ เรามีแม่พิมพ์แบบเต็มรูปแบบและ จัดหาเต็มรูปแบบของ GR, GS, MT, ML, MH, Hb, HRC, L, T, NM และเกียร์ J ชุดข้อต่อ ฯลฯ ที่มีคุณภาพสูงและประสบการณ์ที่ยอดเยี่ยม ใช้กับข้อต่อเพลาโลหะอุตสาหกรรมทุกประเภท
ข้อมูลจำเพาะ:
วัสดุ: TPU, CSM / SBR, NBR, ไนลอนเป็นต้น
สี: สีเหลือง, สีแดง, สีม่วง, สีเขียว, สีดำ, สีเบจ ฯลฯ
พื้นผิว: เรียบ
ความต้านทานแรงดึง: 8-55Mpa
ความแข็ง: 70-98 Shore A
การยืดตัว: 400% -650%
ความหนาแน่น: 1.25g / cm3
ความยืดหยุ่น:> 25%
แรงฉีกขาด: 35-155KN / m
การสูญเสียการถลุงอะครอน: <0.05cm3 / 1.61km
ชุดการบีบอัด (22 ชั่วโมง * 70 ° C): <10%
อุณหภูมิในการทำงาน: 120 องศาเซลเซียส
ขนาดมาตรฐานสำหรับข้อต่อยูรีเทน:
GR14, GR19, GR24, GR48, GR48, GR50, GR48, GR12,
GS14, GS24, GS24, GS48, GS38, GS48, GS38, GS38, GS48, GS55, GS65, GS75, GS90, GS100, GS110, GS125, GS140, GS160, GS180
MT1, MT2, MT3, MT4, MT5, MT6, MT7, MT8, MT9, MT10, MT11, MT12, MT13
ML1 ML2 ML3 ML4 ML5 ML6 ML7 ML8 ML9 ML10 ML11 ML12 ML13
MH45, MH55, MH65, MH150, MH150
HRC70, HRC90, HRC110, HRC130, HRC150, HRC180, HRC230, HRC280
L35 L50 L70 L75 L90 / 95 L99 / 100 L110 L150 L190 L225 L276
FALK-R 10R, 20R, 30R, 40R, 50R, 60R, 70R, 80R
SBT T40, T45, T50, T55, T60, T65, T70, T75, T80, T85, T90, T95 T100 T105 T108 T110 , T170, T185, T190, T210
ขนาดมาตรฐานสำหรับข้อต่อยาง:
Hb80, Hb95, Hb95, Hb95, Hb125, Hb40, Hb125,
HRC70, HRC90, HRC110, HRC130, HRC150, HRC180, HRC230, HRC280
L35, L50, L70, L75, L90 / 95, L99 / 100, L110, L150, L190, L225
NM50, NM67, NM82, NM97, NM112, NM128, NM148, NM168, NM194, NM214, NM240, NM265
NOR-MEX168-10, NOR-MEX194-10, NOR-MEX214-10, NOR-MEX240-10, NOR-MEX265-10
FCL1 #, FCL2 #, FCL3 #, FCL4 #, FCL5 #, FCL6 #, FCL7 #, FCL8 #
FCL90, FCL100, FCL112, FCL125, FCL140, FCL160, FCL180, FCL200, FCL224, FCL250, FCL280, FCL315, FCL335, FCL400, FCL450, FCL560, FCL630
เกียร์ 3 จี 4J 5J 6J 7J 8J 9J 10J 11J 13J 14J
Hytre 4H, 5H, 6H, 7H, 8H, 9H, 11H
ยาง F40 F50 F60 F70 F80 F90 F100 F110 F120 F140 F160
SBT T75, T80, T85, T90, T95, T100, T105, T108, T110, T115, T120, T125, T130, T135, T140, T145, T150, T154, T170, T210
ขนาดมาตรฐานสำหรับข้อต่อไนลอน:
NL1 NL2 NL3 NL4 NL5 NL6 NL7 NL8 NL9 NL10
M28, M32, M38, M42, M48, M58, M65
ขนาดพิเศษสร้างปั้นตามรูปวาดของผู้ซื้อ
*** เมื่อคุณสอบถาม pls ยืนยันหมายเลขผลิตภัณฑ์และปริมาณ ***
