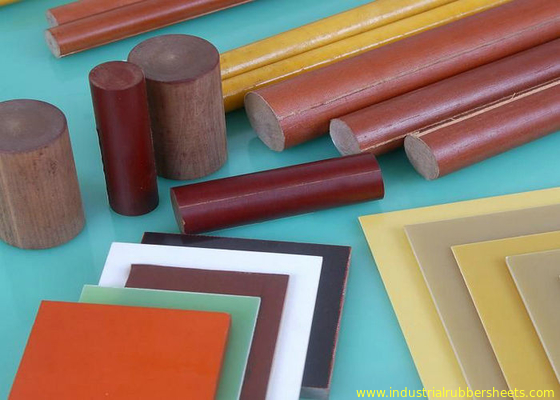

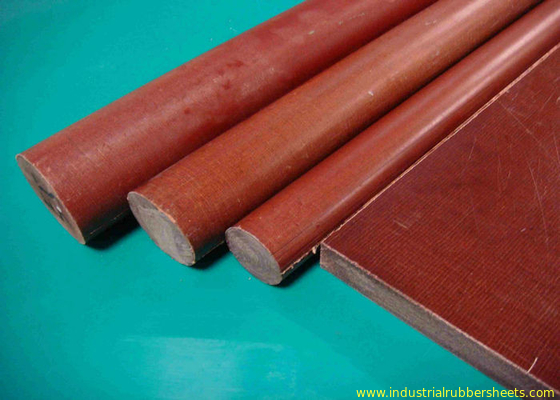

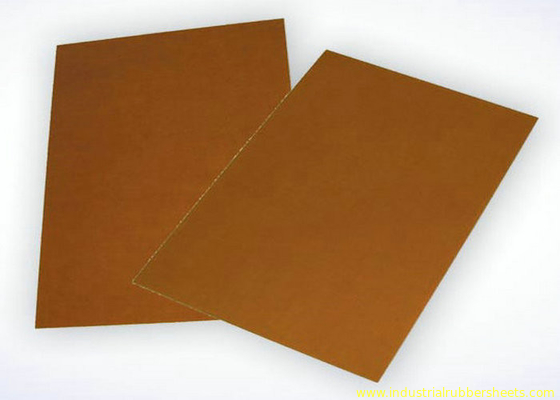

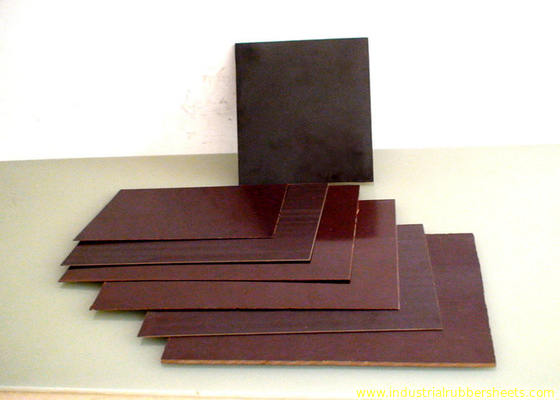

ผ้าฝ้ายฟีนอล วัสดุที่แข็งและหนาแน่นโดยการใช้ความร้อนและความดันกับชั้นกระดาษหรือแก้วที่หุ้มด้วยเรซินฟีนอลที่มีคุณสมบัติทางไฟฟ้าที่ดีสมบัติทางกลที่ดีไม่มีการดูดซึมน้ำทนต่อความร้อนสูงความแข็งพื้นผิวที่ดีทนต่อการขัดถูฉนวนกันความร้อนได้ดี เลเยอร์เหล่านี้มักเป็นกระดาษเซลลูโลสผ้าฝ้ายเส้นใยสังเคราะห์ผ้าแก้วหรือผ้าที่ไม่ได้ทอ เมื่อความร้อนและความดันถูกนำไปใช้กับชั้นปฏิกิริยาทางเคมี (polymerization) จะเปลี่ยนชั้นเป็นชั้นพลาสติกที่ทนความร้อนแรงสูง นำไปใช้กับ PCB fixture, อุปกรณ์ติดตั้งระบบ ICT, แผ่นเจาะเครื่อง, เกียร์, มอเตอร์, เครื่องกำเนิดไฟฟ้า, หม้อแปลง, เครื่องฟิกซ์เจอร์อินเทอร์เนอร์, สวิตช์, ชิ้นส่วนฉนวนไฟฟ้า, เครื่องกำเนิดไฟฟ้า, หม้อแปลงไฟฟ้า, เครื่องฟิกซ์เจอร์, เครื่องแปลงกระแสไฟฟ้า, มอเตอร์และส่วนประกอบฉนวนไฟฟ้า
รายละเอียด:
materuial: เรซินฟีนอล + ผ้าฝ้าย
สี: สีน้ำตาล, สีเบจ, สีเหลือง, สีแดง
พื้นผิว: เรียบ
ความต้านแรงดึง: 78Mpa
แรงดัดงอ: 90-110Mpa
แรงอัด: 138 Mpa
แรงดันไฟฟ้าแตกหัก: 10KV
ความหนาแน่น: 1.25-1.40g / cm3
ทนความร้อนได้: ชั้น B 130
ขนาด: 1-80 มม. x 1 ม. x 2 ม
คุณสมบัติ | เกรด | ||||||
ฉนวนยาง bakelite | |||||||
คุณสมบัติ | หน่วย | 3723 | 3724 | 3725 | 3726 | ||
ความหนาแน่น |
| Dia (mm) | g / cm3 | 1.25-1.40 | 1.25-1.40 | 1.25-1.40 | 1.25-1.40 |
อัตราการดูดซึมน้ำ (D-24/23) | ≤ | 6 | % | 1.7 | 1 | 1.2 | 1 |
13 | 1.3 | (Φ13mm) | (Φ13mm) | (Φ13mm) | |||
25 | 1 |
|
|
| |||
> | 25 ~ 51 | 1.2 |
|
|
| ||
กำลังรับแรงดัดงอ | ≥ |
| MPa | 90 | 95 | 110 | 95 |
ความต้านทานแรงดึง | ≥ |
| MPa | 78 | |||
ความแรงของการบีบอัด (Axial) | ≥ |
| MPa | 138 | 138 | 138 | 138 |
ความต้านทานการฉนวนกันความร้อนขนานกับ laminations |
| ||||||
ตอบ: ภายใต้สภาวะปกติ | ≥ |
| W | 1.0 × 108 |
|
|
|
D-24/23: แช่ในน้ำ | ≥ |
| W | ||||
แรงดันไฟฟ้าที่เกิดจากการแตกหักขนานกับการเคลือบผิว (ในน้ำมันหม้อแปลง) | ≥ |
| KV | 10 | 10 | 10 | 10 |
| (20 ± 5 ° C) | (20 ± 5 ° C) | (20 ± 5 ° C) | (20 ± 5 ° C) | |||
ไวไฟ |
|
| - | - | - | - | - |
สี |
|
| - | โดยธรรมชาติ | โดยธรรมชาติ | โดยธรรมชาติ | โดยธรรมชาติ |
มาตรฐานอ้างอิง |
|
| - | มาตรฐานองค์กร | |||
